電磁閥所說的"通"主要是指接口的數量。兩通電磁閥顧名思義就是一進一出的控制機構,三通閥是一端進另兩端根據需求來控制是否開通做為出的一路。它們都是通過一個電磁線圈的上電、斷電工作，來決定電磁閥的開路還是閉路。三通閥不管是上電還是斷電，都會是一進一出，無非是出的一路有兩個方向的選擇而已。
兩位三通電磁閥原理

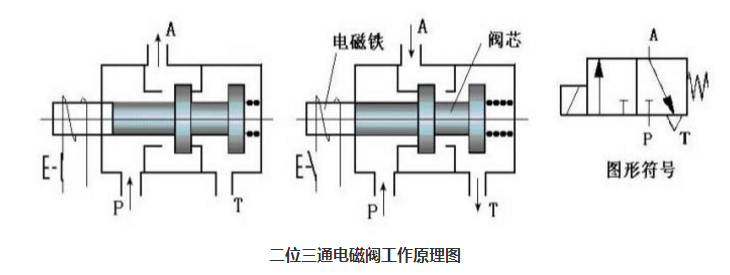

二位三通電磁閥工作原理
一進二出：（DK2/31)當電磁閥線圈通電時，出介質端(2)第一路打開，第二路(3)關閉；當電 磁閥線圈斷電時，出介質端第一路(2)關閉，第二路(3)打開；
二進一出：（DK2/32)當電磁閥線圈通電時，進介質端第一路(2)打開，第二路(3)關閉；當電 磁閥線圈斷電時，進介質端第一路(2)關閉，第二路(3)打開；
一進一出：常閉式(DK2/3)---當電磁閥線圈通電時，接口 2通向接口1，接口 3關閉；當電 磁閥線圈斷電時，接口 2關閉，接口 1通向接口 3;常開式(ZC2/3K)當電磁閥線圈斷電時， 接口 3通向接口 1，接口 2關閉；當電磁閥線圈通電時，接口 3關閉，接口 1通向接口 2。
兩位三通電磁閥參數
型號規格：DN0.5～DN500
：0、0.1、0.6、1.0、1.6、2.5 .......................100MPa
適用介質：氣、水、油、蒸汽、制冷劑、腐蝕性流體
介質溫度：-200～+200℃
介質粘度：小于50CSt（大于時需定制）
防護性能：IP65
防爆標志：ExdⅡCT5 防爆型型號中有F字母
閥門材質：304、316、
控制方式：一進二出(ZC2/31)、二進一出(ZC2/32), 一進一出 (ZC2/3常閉式 . ZC2/3K常開式)
電源電壓：DC3～127V AC36～380V
連接方式：內螺紋、外螺紋、法蘭
泄 漏 量：零
備注：
1 外形尺寸、接口尺寸根據所需要產品電話或圖紙傳真告知。
2 特殊要求可定制。
兩位三通電磁閥應用范圍
它廣泛應用于冶金、石化、制藥、煙草、食品醫療、城建環保、給排水、
采暖空調、消防安全、科研、節能產業等各個領域。
二位三通電磁閥為雙線圈控制，一個線圈瞬間通電后關閉電源、閥打開，另一個線圈瞬間通電后關閉電源、閥關閉。可以長時間保持關閉或打開狀態，能使線圈壽命更長。在高溫管道中使用較佳。
二位二通就是2個接口,一般的工作方式就通電開和通電關兩種。只能是控制流體的流通和截止。
二位三通電磁閥就是3個接口,工作方式主要以換向?yàn)橹?工作方式大體上分為三種:
- 一進兩出:這種工作方式是一個進口,然后分別有兩個出口,根據不同的工作情況跟換介質的流通通道.
- 兩進一出:這種工作方式是兩個進口,然后有一個出口,根據不同的工作情況分別把兩條通路的介質換進一個通路(或容器).
-
一進一出一排氣:這種情況又分為二種原理:
(1)一進一出常開式:在不通電的情況下,介質從接口(1)流向接口(2),達到一個容器,通電之后介質通過接口(2)排出到達接口(3),終于排出去.
(2)一進一出常閉式:在通電的情況下,介質從接口(1)流向接口(2),達到一個容器,斷電之后介質通過接口(2)排出到達接口(3),終于排出去.
